一、 离心风机知识：

1.

风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

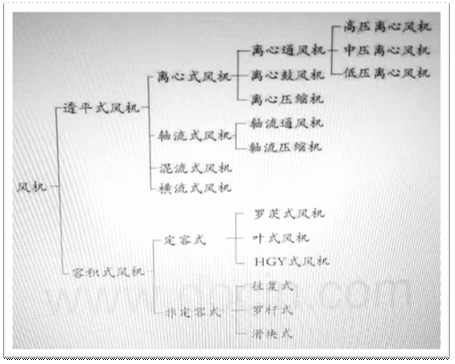

风机分类及用途：

按作用原理分类：

    透平式风机——通过旋转叶片压缩输送气体的风机。

容积式风机——用改变气体容积的方法压缩及输送气体机械。



按气流运动方向分类：

离心式风机——气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。轴流式风机——气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在圆柱型表面上沿轴线方向流动。

混流式风机——气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机——气体横贯旋转叶道，而受到叶片作用升高压力。

3.按生产压力的高低分类（以绝对压力计算）

  通风机——排气压力低于2700Pa;

  鼓风机——排气压力在112700Pa-343000Pa之间。

  压缩机——排气压力高于343000Pa以上。

4. 通风机高低压相应分类如下（在标准状态下）

   低压离心通风机 ： 全压P≤1000Pa

   中压离心通风机 ： 全压P=1000-8000Pa

   高压离心通风机 ： 全压P=8000-30000Pa

   低压轴流通风机 ： 全压P≤500Pa

   高压轴流通风机 ： 全压P=500-3000Pa

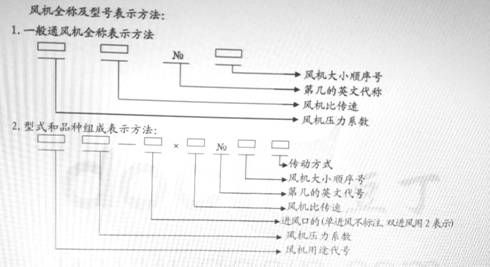

   风机全称及型号表示方法：



5.风机主要技术参数的概念

1）压力：离心通风机的压力指升压（相对于大气的压力），即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数指全压（等于风机出口与进口总压之差），其单位常用Pa Kpa Mh2O MMUH2O 等。

2）流量：单位时间内流过风机的气体容积的量，又称风量。常用Q 表示，常用单位是m3/min 、m3/ h (秒、分、时、小时)。（有时候也用到“质量流量”即单位时间内流过风机的气体质量，这个时候需要考虑风机进口的气体密度，与气体成分。当地大气压，气体温度，进口压力有密切影响，需经换算才能得到习惯的“气体流量）。

3）转速：风机转子旋转速度

常以n 来表示，其单位用r/min (r 表示转速，min 表示分钟)

4）功率：驱动风机所需要的功率

常以N来表示，其单位为KW.

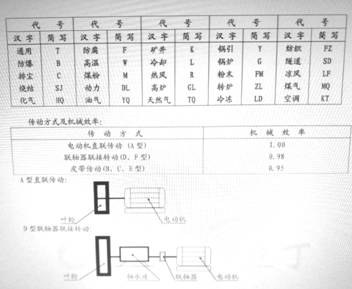

   常用风机用途代号：

轴功率（KW）	电动机容量贮备系数（K）
＜0.5 ＞0.5-1 ＞1-2 ＞2-5 ＞5	1.5 1.4 1.3 1.2 1.15
一般风机 高压风机（＞7500Pa直接启动的） 引风机 凡采用软启动（偶合器、水电阻、变频器）	1.15. 1.2 1.15-1.3 1.08-1.1

二、离心风机的组成

风机的组成：

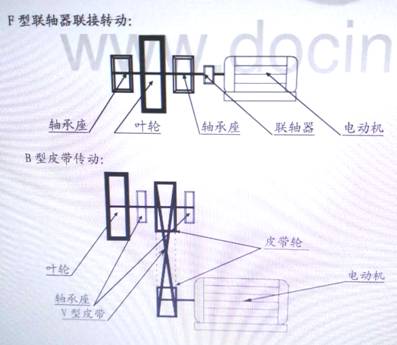

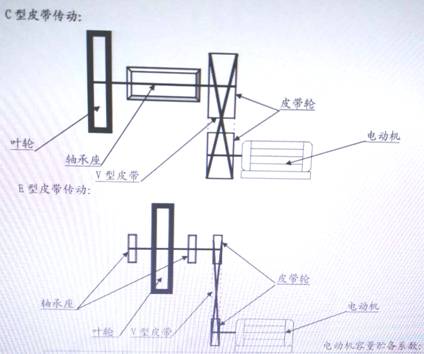

风机采用单吸入D型传动结构，由联轴器将风机和电机联接起来，风机本体主要由机壳、进风口、转子组（叶轮及主轴）、轴承箱、联轴器等部分组成。（F型传动它是双支撑两个轴承箱、单吸的有一个进风室，双吸的有两个进风室。C、B型传动的有主动轮和被动轮）。

机组除风机本体外，根据用户需要，还可配备各种外配套，常见的有：电机、调节门、整体支架、电动执行器、消声器等。成套供货的范围根据各用户的需要不同而易，具体的供货范围根据合同。

风机的结构简介：

     2.1  风机可致成顺转或逆转两种型式：从电机一端正视，如叶轮按顺时针方向旋转称顺旋风机，以“顺”表示；按逆时针方向旋转称逆风机，以“逆”表示。

风机的出口位置以机壳的出口角度表示：“顺”、“逆”均可致成0°、45°、90°、135°、180°、225°共六种角度。也可按用户的要求制成其他的特殊角度。

2.2   叶轮

对于风机叶轮，根据各使用工况的不同（气体中含粉尘的浓度、粒度、及硬度不同），对叶轮采取的耐磨损措施也不同，也可根据用户的特殊要求（合同中提出）才用特别的耐磨材料及措施。所有焊缝均经过严格的无损探伤检查，并且叶轮经过动平衡校正，为安全平稳运转提供了可靠的保证。

2.3   轴承箱

根据具体的情况，轴承箱有以下几种

（1） 自然冷却轴承箱

（2） 水冷却轴承箱

（3） 自然冷却油脂轴承箱

（4） 水冷却油脂轴承箱
